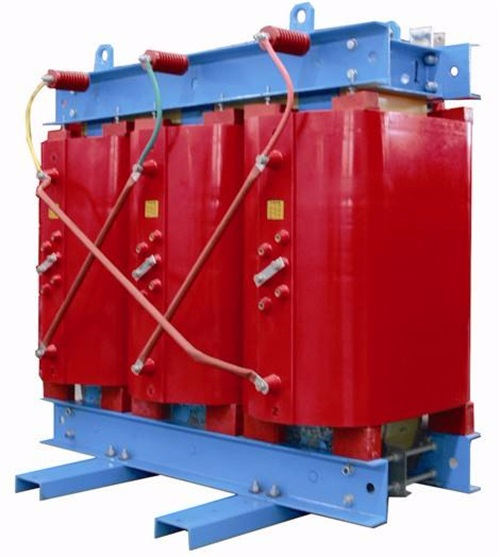

SCRBH15非晶合金干式变压器铁芯

　　1. SCRBH15非晶合金干式变压器铁芯采用日本日立金属非晶带材，三相三柱式形式制作而成，在直流电场强度下进行退火处理，以获得低铁损及低激磁电流的优异特性，铁损比常规产品低70%~80%。

　　2. 结构简洁，在结构上，不采用将铁芯作为主承重结构的传统设计方案，而采用以线圈为骨架的基本结构。这样可使铁芯不受压力。SCRBH15非晶合金干式变压器铁芯铁芯夹紧用薄板或成型框架结构。机械强度高。

　　3. SCRBH15非晶合金干式变压器铁芯铁心表面以特殊树脂涂装，以防止湿气及腐蚀。

　　4. 抗高次谐波，可采用Dyn11、Yyn0 接线。

　　低压箔绕线圈

　　1. SCRBH15非晶合金干式变压器铁芯低压采用进口优质铜箔及H 级绝缘材料绕制在成型绝缘筒上，层绝缘采用NOMEX纸，改善径向短路力承受能力，VPI 真空压力浸渍成坚固整体，上下端部采用树脂端封，防尘、防潮、防盐雾能力强。

　　2. 引线铜排、铜箔经专用设备采用氩弧焊接，提高了铁芯的空间利用率，增强产品的抗短路能力，消除螺旋角，减小轴向受力。

　　3. 线圈机械强度高，局放降低。

　　高压缠绕线圈

　　1. SCRBH15非晶合金干式变压器高压线圈直接套绕在低压线圈上，装配时绕组支撑在单独的绕组系统上并压紧固定，这样可以使铁芯不受压力，减少了变压器短路时径向的内缩和扩大，从而有效地保证了变压器的抗短路能力。采用多层分段圆筒式，纵向多气道结构，抗热抗冲击能力强，耐突波能力强

　　2. 采用NOMEX 纸包扁铜线做导体，以NOMEX纸做层绝缘，以H级材料作端部绝缘经VPI真空压力浸渍高温烘焙固化成型，上下端部采用树脂端封，防尘、防潮、防盐雾力强

　　3. 线圈机械强度高，散热性能好。

　　器身

　　1. SCRBH15非晶合金干式变压器器身采取线圈作为承重主体，支撑在单独的绕组系统上并压紧固定，铁心悬挂式结构，使铁芯不受压力，减少了变压器短路时径向的内缩和扩大对铁心的影响。

　　2. SCRBH15非晶合金干式变压器铁心搭接部分采取特殊胶水端封工艺，确保铁心受力小。

　　其它

　　在变压器的设计及制造过程中，采取了多种降低噪音的措施。譬如：选取较低的磁密，从根本上保证变压器运行时的低噪音;不断提高工人的生产制造水平，减小生产制造过程造成的噪音增大;控制励磁功率，在夹件与铁芯的接触面上使用海绵。
